DCS系統--優穩自動化系統篇

    我公司與杭州優穩自動化展開了深層次的交流合作，依托我集團公司全國鍋爐行業的占有率的優勢，浙江大學在我電控技術部開設了“工業自動化國家工程研究中心泰山研發基地",以我公司電控部和杭州優穩自動化為前沿，針對大型鍋爐控制展開了研發與控制，做出了一系列可喜可賀的成績，部分產品已安全、可靠的應用于國內外市場。

    杭州優穩自動化系統有限公司依托浙江大學工業自動化國家工程研究中心、浙江大學控制工程國家實驗室（籌），貫徹“秉承浙大自控的科技，聚焦控制工程的重大需求，提供優 質自控產品，滿足行業用戶的個性需求”的技術理念，通過產學研合作建立浙大優穩工業自動化儀表與控制裝置聯合技術中心；技術團隊50%以上擁有碩士或博士學位，并具有合理的專業構成、扎實的科研積累與豐富的技術經驗，形成了獨具特色的計算機控制系統技術體系，在可靠性設計技術、數據I/O技術、實時控制技術、實時數據庫技術、軟件平臺技術等關鍵核 心 技 術 上有11項重大創新與技術突破。近5年，在工業自動化領域，獲國家科技進步一等獎1項，國家科技進步二等獎1項，省部級一等獎3項。取得軟件著作權19項，專利23項。產品系列包括：

    UW600(UWinDCS600)大規模分布式控制系統

    UW500(UWinPAS500)集散控制系統

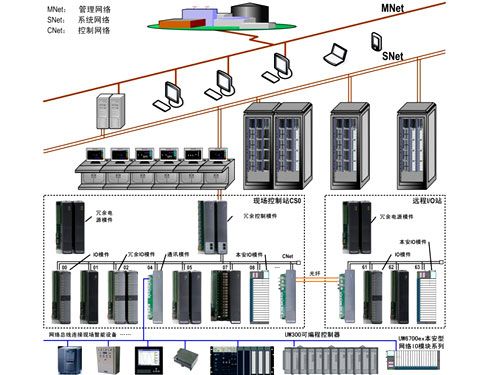

      UW600（UWinPAS600）大規模分布式控制系統，其硬件裝置采用控制裝備冗余容錯、性能退化在線監控、高適應性智能模塊等技術，軟件平臺采用多領域工程對象模型、集群分布式實時數據庫、多語言集成編程開發環境、安全控制與安全防范等技術；是具有高可靠性、高安全性、高適應性、大規?；卣?，優 質的新一代高端主控系統?？刂普疽?guī)模：AIO:1024、DIO:2048；系統規模：AIO:63488、DIO:126976。

全硬件冗余容錯，無單點故障失效；單重化、多重化硬件冗余表決，切換時間5-50ms ；

高適應性智能模塊，少類型多功能，軟件選擇信號類型，在線校正，自動補償溫漂時漂；

本質安全型總線IO模塊系列，節省安全柵、隔離柵、安裝空間與接線維護工作量；

全覆蓋診斷與防錯保護，支持外部線路診斷，支持過流、過壓、反接、錯接等過失保護；

多領域工程對象模型，行業算法庫重構復用機制，控制程序自動生成，提高編程效率80%；

多語言優化編譯器，多用戶協同編程、在線編程、模擬調試、遠程更新，降低維護成本；

分布式全局實時數據庫，域數據規模30萬點，驅動池，系統數據與外部數據直接引用；

集群分布式實時數據庫，集群數據規模200-1000萬點，數據容量：100TB-10PB；

網絡安全控制模件，支持安全控制與安全防范，實現可信通訊、異常偵測、篡改阻截等；

UW500（UWinPAS500）集散控制系統

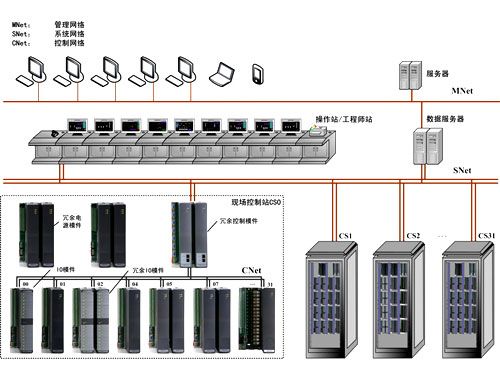

   UW500（UWinPAS500）集散控制系統已廣泛應用于化工、制 藥、煉油、石化、鋼鐵、能源、建材、輕工、造紙、環保等行業。具有可靠性高、系統開放、功能強大、維護簡便的特點?？刂普疽?guī)模：模擬量輸入輸出 AIO:512，或數字量輸入輸出DIO:1024；系統支持32個控制站，則系統規模：AIO:16384，或DIO:32768。

  （１）可靠性高

　　硬件冗余設計：電源模件熱備冗余，支持雙電網輸入，并具有過壓、過流保護；控制網絡與系統網絡均采用雙重化冗余；控制模件雙重化冗余，零切換時 間，保證控制連續性；系統內置所有的開關量和模擬量的輸入表決算法、輸出表決算法、輸入輸出自檢和故障報告機制，無需用戶編程，只要組態配置即可自動實現 冗余設計；

　　高可靠I/O模塊：點點隔離、點點互隔、點點配電、在線點點更換，可滿足核電、緊急停車等高可靠性高安全性領域要求；

　　部件智能設計：I/O模塊、I/O模件、控制模件、通訊模件均配置微處理器或多處理器，支持模件自我診斷、故障隔離、在線插拔、在線維修；

　　智能調理技術：支持模擬量（電壓/電流/熱電阻/熱電偶）通用輸入，軟件配置類型、全量程高精度、無損數字傳輸、自診斷自校正、免調校免維護；

　　電磁兼容設計：抗瞬變快速群脈沖干擾，信號端1000V，電源端2000V；射頻干擾，發射功率5W /0.5m；低功耗設計，無需要強制散熱；

　　運行安全設計：實時數據掉電保持，冗余校驗，快速恢復，保證系統信息安全；

　　制造質量控制：嚴格元器件的進貨、檢驗、老化、篩選工作；部件高溫老化72小時；整機全面測試及連續運行考核120小時；

（２）系統開放

　　全 方 位開放設計，支持ActiveX、OPC、ODBC；提供與常用的MIS數據庫的直接接口；完全實現OPC規范；提供OLE自動化服務器接口、DDE數據交換接口、驅動程序接口等將系統全 方 位的開放于用戶，允許用戶進行功能擴展與個性發揮；

　　符合IEC61131-3標準的組態語言，包括功能塊圖FBD（Functional Block Diagram）、梯形圖LD（Ladder Diagram）、SFC、結構化文本ST（Structured Text）、IL等；

　　基于模塊化的系統硬件、開放化的軟件平臺、專業化的應用軟件，進行靈活集成，可根據需要進行橫行或縱向擴展；既可用于化工、制藥、建材、輕工、化肥、城市工程等行業中的小型裝置的控制，也可用于電力、石油、冶金等行業中的中型裝置和聯合裝置的控制。

（３）功能強大

　　支持集成開發環境與離線、在線編程，支持全局統一的工程實時數據庫，支持數據庫在線編輯、刪除、增添；實時數據100000點，歷史數據100000點；支持海量歷史數據記錄，支持趨勢圖、統計表、數據分析組件等進行現場異常原因分析；

　　支持控制策略的在線組態與在線調試，支持算法的單周期與單步調試；支持基于虛擬控制站的模擬，用于測試控制策略。

（４）維護簡便

　　IO模件配置組合工業接線端子組，取消機籠、機籠底板、端子板及其連接電纜，機柜內部互連規范化，做到“服務始于端子”，方便用戶使用與維修；

　　支持模塊、模件、網絡自診斷，模件可帶電插拔，在線修復，便于維護；

　　模件智能化、多功能、類型少、易維修，消除配置浪費、減少備件；

　　模擬量輸入類型及數字量輸入輸出模式可軟件設置，選型方便、改型容易；

　　遠程技術支持，及時迅速地提供系統指導、培訓、維護服務。
