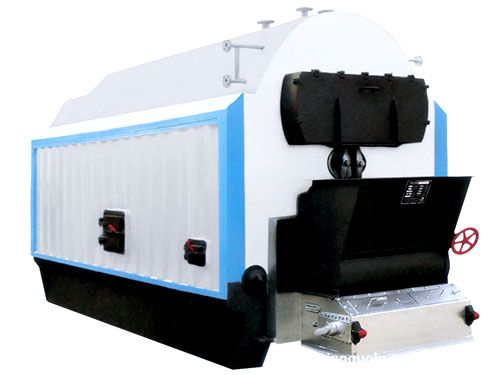

燃煤鍋爐

1、鍋爐結構簡述

    本鍋爐系雙鍋筒縱向布置自然循環水管鍋爐。鍋爐分上部受熱面本體、下部水冷壁管受熱面及燃燒設備三大部件，其中上部受熱面本體單獨組裝出廠，下部水冷壁受熱面、燃燒設備分別組裝成一體出廠。受熱面本體由四周布置的水冷壁上升至上鍋筒，組成燃燒室，以吸收爐膛輻射熱，在其后端上下鍋筒之間布置密集的對流管束。燃燒后的高溫煙氣經二次回程橫向沖刷對流受熱面，之后引至尾部單獨布置的鰭片式省煤器后，進入空氣預熱器后，進入除塵器，經煙氣凈化后由煙囪排出。

    燃燒設備采用電磁調速齒輪變速箱驅動，可任意調節爐排速度，以適應負荷波動的需要。鍋爐采用雙側進風，通風均勻。出渣機可配刮板式或絞龍出渣機。

    蒸汽鍋爐配置的控制臺，可使鍋爐運行實現給水自控及鼓引風機風門開度、爐排速度遙控。

2、產品特點

    采用傳熱元件——螺紋煙管，配以合理的流速，使鍋爐熱效率比國家專業標準高6-8個百分點。

    拱型管板、螺紋煙管使鍋殼由準剛性體變?yōu)闇蕪椥泽w，配合翼型煙道，完全避免了傳統煙火管鍋爐高溫管板開裂的弊病。

    合理的水循環回路及獨特的回水引射裝置（熱水鍋爐），提高了上升水管流速，避免了水冷壁爆管。

    采用爐內煙塵慣性分離，輔以多管除塵器，使鍋爐排塵濃度滿足一類地區要求。

    采用節能、強輻射路拱，能保證燃料的穩定燃燒。

    結構緊湊，可單層布置。
